Visió general
INDÚSTRIA DE SEMICONDUCTORS
Els materials semiconductors s'utilitzen àmpliament, dels quals l'aplicació més important són els xips. Diversos tipus de xips s'utilitzen àmpliament en equips electrònics de consum, automòbils, aeroespacial, equips de comunicació, equips mèdics, etc. Es pot dir que els xips són omnipresents en el camp de la indústria moderna. La hòstia és com la matriu del xip, i la seva precisió de fabricació afectarà directament la qualitat del xip. En tecnologia avançada, el mecanitzat de precisió làser per a la fabricació d'hòsties / xips no només millora molt l'eficiència de producció, sinó que també millora la precisió de fabricació en un ordre de magnitud.
HGTECH té un disseny complet a la indústria dels semiconductors, que us ofereix solucions i màquines específiques de la indústria que cobreixen el procés posterior de les hòsties de semiconductors, com ara el recuit làser d'hòsties, el desenllaç d'hòsties, el tall d'hòsties, el marcat d'hòsties i altres tecnologies d'aplicació làser, per complir amb les diferents necessitats de les empreses de semiconductors.
Solució
Problemes de la tecnologia actual
1. L'equip d'alta gamma en el procés de fabricació depèn principalment de les importacions, la qual cosa comporta uns costos de producte elevats. Els fabricants de components de semiconductors necessiten amb urgència els equips domèstics que assoleixin el nivell líder de la indústria per substituir els importats.
2. El tall tradicional de la roda de tall té certes limitacions. Actua directament sobre les hòsties aprimades i produirà grans efectes tèrmics i defectes de tall, com ara esquerdes, esquerdes, passivació, aixecament de la capa metàl·lica i altres defectes.
3. En el processament d'hòsties de baix k de gamma alta per sota de 40 nm, és difícil utilitzar el procés de tall tradicional de la mola.
La nostra solució
Aplicacions de daus d'hòsties

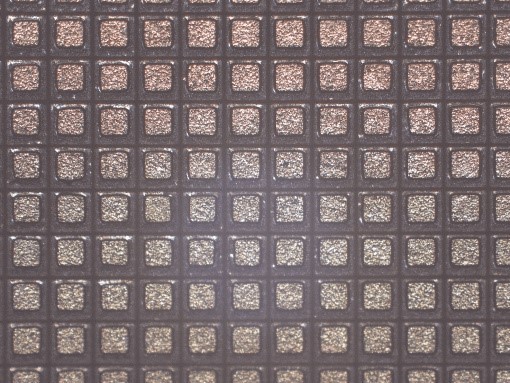

A la indústria dels semiconductors, les hòsties són cada cop més primes i de mida més gran. El processament làser ha substituït el mètode de tall tradicional. El làser UV ultra ràpid s'utilitza per al tall d'ablació superficial. El seu punt d'enfocament làser és petit, l'efecte tèrmic és petit i l'eficiència de tall és alta. S'utilitza àmpliament en el tall de hòsties de semiconductors compostes i basades en silici.
Aplicació de modificació interna i tall de xip d'hòstia
Per al tall intern modificat del làser d'hòsties, la font de llum de longitud d'ona personalitzada pot modificar i tallar xips d'hòsties de semiconductors de silici de 8 polzades o més sense danyar la superfície, com ara xips de micròfon de silici, xips de sensor MEMS. , xips CMOS, etc.
Aplicació de ranura per làser d'hòsties
L'ús de làser de pols ultracurt per processar hòsties de baix k pot reduir eficaçment el col·lapse de les vores, la delaminació i els efectes tèrmics, i millorar l'eficiència de la ranura. L'àmbit d'aplicació es pot ampliar a hòsties de silici amb suport d'or, hòsties de nitrur de gal·li a base de silici, hòsties de tantalat de liti, tall de hòsties de nitrur de gal·li, etc.
Aplicació de marcatge làser d'hòsties
Amb l'ajuda de la tecnologia de processament làser sense contacte, podem garantir que l'hòstia es pugui marcar de manera estable i clara sense causar danys addicionals. Al mateix temps, la taxa de reconeixement de lectura de codis QR és alta i es pot rastrejar el procés de producció.
Aplicació de detecció de defectes de semiconductors
S'han de comprovar molts enllaços de la cadena de la indústria dels semiconductors, des de la mida i la planitud del xip original del semiconductor i el xip epitaxial, fins als defectes macroscòpics de l'aparença, i després als defectes microscòpics del semiconductor amb hòsties i grans gràfiques. Es requereix una inspecció visual i un control de qualitat en el procés de producció i en sortir de la fàbrica.
El nostre avantatge
1. Es redueixen els costos operatius i materials;
2. El treball a velocitat ràpida millora molt l'eficiència de la producció;
3. Interfície de diàleg home-màquina amigable, fàcil operació i ajust;
4. L'equip làser té un baix impacte tèrmic, una alta precisió i eficiència de processament.
Benefici per al client
1. Alta precisió de tall i bona qualitat de tall. La incisió és petita i gairebé no es perd el material;
2. Estalvieu temps i costos, sense operació manual i una major eficiència;
3. El CCD pot localitzar i cercar automàticament l'objectiu, i es pot posicionar amb la precisió de 3um;
4. Processament sense contacte, punt de llum fi, alta precisió de tall i bon efecte;
5. Sense carbonització a la secció;
6. La superfície de processament és més fina i llisa.
Recomanació de producte

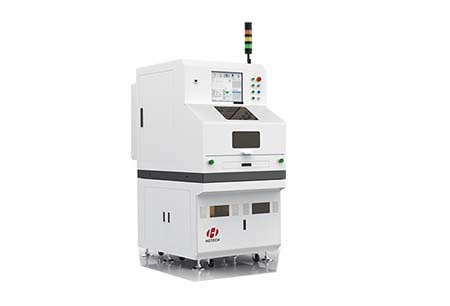

Màquina de tall de rodes de tall
Aquest equip es desenvolupa principalment per a les indústries de semiconductors i 3C. Adequat per tallar silici, ceràmica, vidre, SiC i altres materials. Té els avantatges d'una velocitat de tall ràpida i una alta precisió de posicionament. L'equip està equipat amb un sistema de visió CCD d'alta precisió, que pot realitzar el posicionament automàtic i l'ajust de l'angle de la peça i millorar l'eficiència del processament.

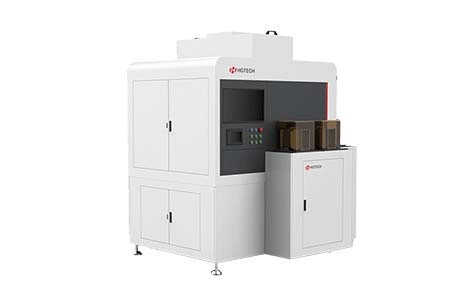

Equip de traçat làser de nanosegons
El làser de nanosegons s'utilitza per tallar amb precisió les hòsties GPP.
Equip de traçat làser de picosegons
El làser de picosegons ultravioleta s'utilitza per tall mig de precisió o tall complet de hòsties de silici i semiconductors compostos.
Equips de ranura per làser d'hòsties
Aquest equip està dissenyat per a plantes de segellat i proves de xips de 8-polzades i superiors, i s'aplica a hòsties de baix k i hòsties Gan a base de silici amb 40 nm o menys a la indústria dels semiconductors.
Equip de tall modificat amb làser d'hòsties
Aquest equip s'utilitza per a la modificació i tall làser d'hòsties basades en silici a la indústria dels semiconductors per a plantes de prova i segellat de xips de 8-polzades i superiors.
Equips de marcatge làser d'hòsties
Davant de la indústria dels semiconductors, s'adopten el manipulador d'hòsties i la tecnologia de posicionament de visió coaxial externa per realitzar el marcatge làser totalment automàtic de hòsties de 2-6 polzades.
Equip de marcatge d'hòsties totalment automàtic
Per a les indústries de semiconductors i 3C, s'aplica a diversos tipus d'identificació de Si, Gan, SiC, vidre i materials de recobriment de superfícies, i s'aplica a hòsties de 8-polzades i superiors.
Equips de mesura de gruix d'hòsties de semiconductors
Davant de les empreses de producció de matèries primeres a la part amunt de la cadena de la indústria de semiconductors, el sistema de mesura confocal espectral desenvolupat de manera independent s'utilitza per detectar la mida i la planitud de les hòsties brutes i epitaxials de semiconductors.
Equip de detecció de defectes del substrat semiconductors
Davant de les empreses de fabricació de matèries primeres aigües amunt i les empreses de fabricació d'hòsties mitjanes de la cadena de la indústria de semiconductors, el sistema de detecció òptic de camp brillant i fosc desenvolupat independentment s'utilitza per detectar els defectes d'aparença de les matèries primeres semiconductors, hòsties epitaxials i hòsties estampades.
Equips de detecció de defectes d'hòsties de semiconductors
Per a les empreses de fabricació d'hòsties de flux mitjà i les empreses d'envasament i proves aigües avall de la cadena de la indústria de semiconductors, s'adopta un sistema de detecció paral·lel de camp brillant i fosc multicanal desenvolupat de manera independent per detectar els defectes d'aspecte de les hòsties i grans de semiconductors amb gràfics.
